Ю. Зубакин

МАРСИАНСКИЙ ПУТЕШЕСТВЕННИК

Фантастика в филателии

ФАНТАСТИКА В ФИЛАТЕЛИИ

© Ю. Зубакин, 2014

Пер. в эл. вид Ю. Зубакин, 2014

ресурс для мужчин http://dancemaze.ru

Йеменская Арабская Республика, 1971 год

(Michel № 1394)

15 июня 1971 года появилась серия почтовых марок Йеменской Арабской Республики, посвящённая будущему пилотируемому полёту на Марс. Серия называется «Космос 70 – Завоевание Марса» и состоит из четырнадцати марок и двух блоков. Рисунки семи зубцовых почтовых миниатюр повторены на семи беззубцовых марках, разница лишь в цвете поля – у марок с перфорацией цвет фона оранжевый, у беззубцовых – голубой. На четырёх почтовых миниатюрах и блоке (Michel № 1394, 1395, 1402, 1403, block № 165) изображён фантастический космический аппарат с конусообразной «шляпой».

Это американский проект беспилотного космического аппарата «Voyager», который должен был отправиться к Марсу в начале 1970-х.

Проект марсианского «Voyager» разрабатывался с начала 1960-х и претерпел существенные изменения, в том числе и сроки реализации проекта. Так, судя по «Требованиям к ракетам-носителям для будущих автоматизированных космических миссий», подготовленным 30 ноября 1966 года Эдгаром Кортрайтом (N 67 12901), марсианские экспедиции «Voyager» планировались уже на 1973, 1975, 1977 и 1979 годы, а венерианские – на 1977 и 1980. Ниже показаны иллюстрации к некоторым разработкам, которые можно найти на сервере технических отчётов NASA (NTRS).

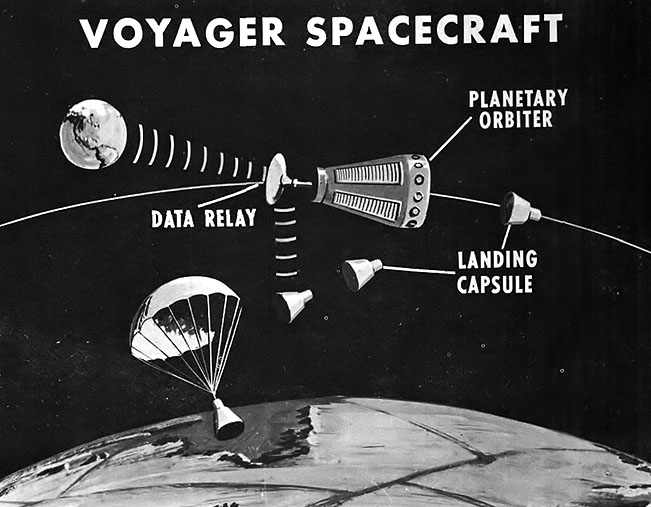

Иллюстрация из «Пятого полугодового доклада Конгрессу» подготовленного NASA в 1962 году. В докладе рассматривается период с 1 октября 1960 по 30 июня 1961 года (документ NASA H 62 14517). На иллюстрации показан проект космического аппарата «Voyager», который предполагалось запустить на орбиту Марса или Венеры. Орбитальный аппарат должен был передавать на Землю сигналы, поступающие со спускаемого аппарата на поверхности планеты.

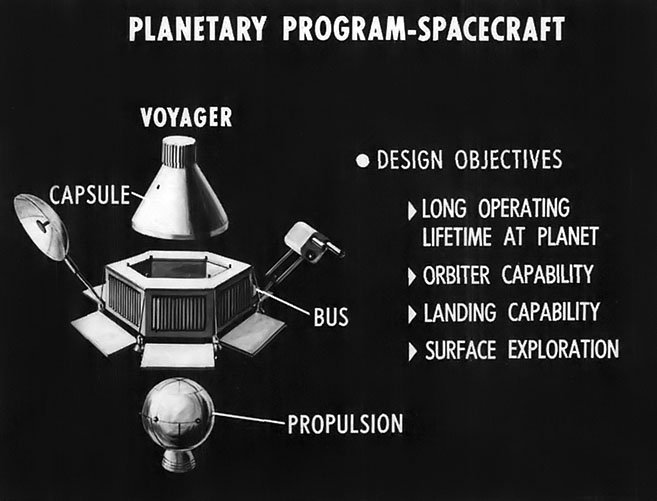

Иллюстрация из сборника материалов, выпущенного к конференции NASA, проходившей 27 апреля 1962 года (NASA TMX–50306).

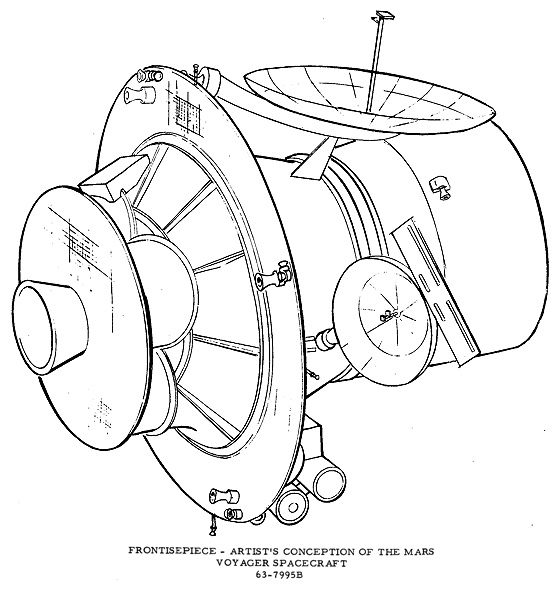

Иллюстрация из «Конструкторского исследования «Voyager», подготовленного 15 октября 1963 года для NASA подразделением научных исследований и передовых разработок корпорации «Avco» (NASA CR–58221).

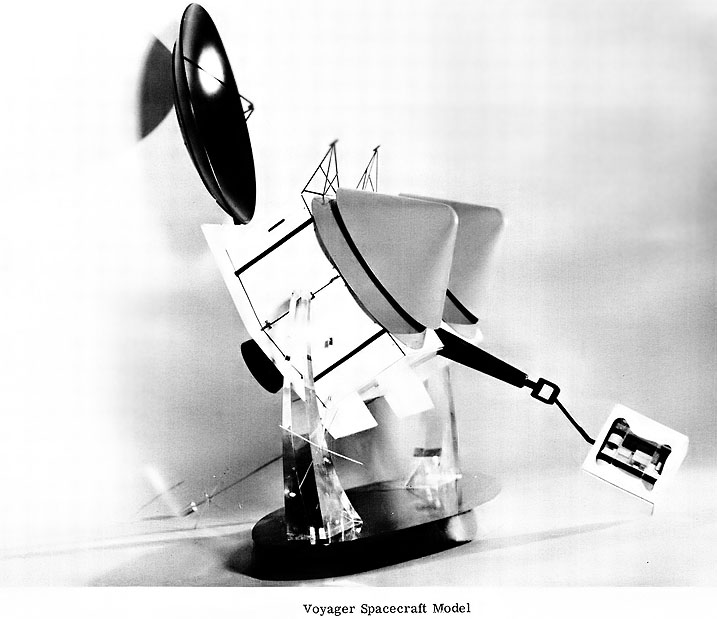

На фотографии модель космического аппарата с двумя идентичными спускаемыми модулями, закреплёнными на общем для них орбитальном аппарате. Предполагалось, что по программе «Voyager» к планетам будет отправлено несколько автоматических межпланетных станций: к Марсу в 1969, 1971, 1973 и 1975 годах и к Венере в 1970 и 1972. Интересно, что в конструкторском исследовании «General Electric» говорится о том, что в 1975 году кульминацией проекта станет поиск мест приземления пилотируемых экспедиций. Для поиска предлагалось использовать марсоход, перемещающийся по поверхности планеты.

Эта фотография появилась в «Конструкторском исследовании «Voyager», выполненном для NASA 15 октября 1963 года. Исследование выполнено компанией «General Electric» (NASA CR–58846).

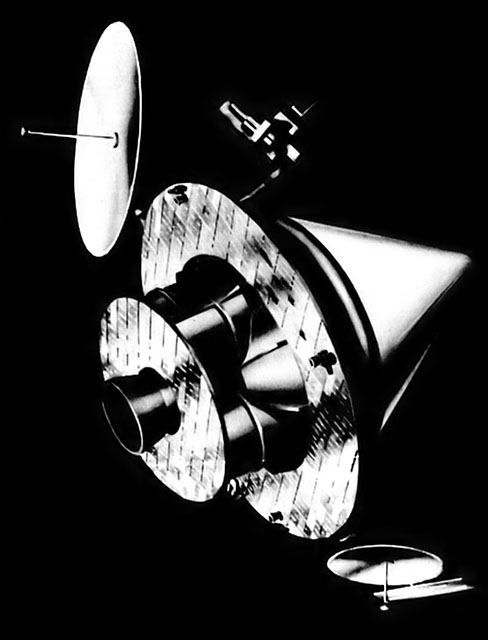

Иллюстрация из доклада «Исследование межпланетного пространства непилотируемыми аппаратами», подготовленного корпорацией «Avco» для пятого европейского симпозиума по космическим полётам. Симпозиум прошёл 19–22 июля 1965 года в Мюнхене (NASA CR–64803).

Иллюстрация предпочтительной конструкции из итогового технического отчёта «Система космического корабля «Voyager», подготовленного в июле 1965 года корпорацией «Boeing» для Лаборатории реактивного движения Калифорнийского технологического института (NASA CR–71502). Космический корабль оснащён тремя панелями солнечных батарей.

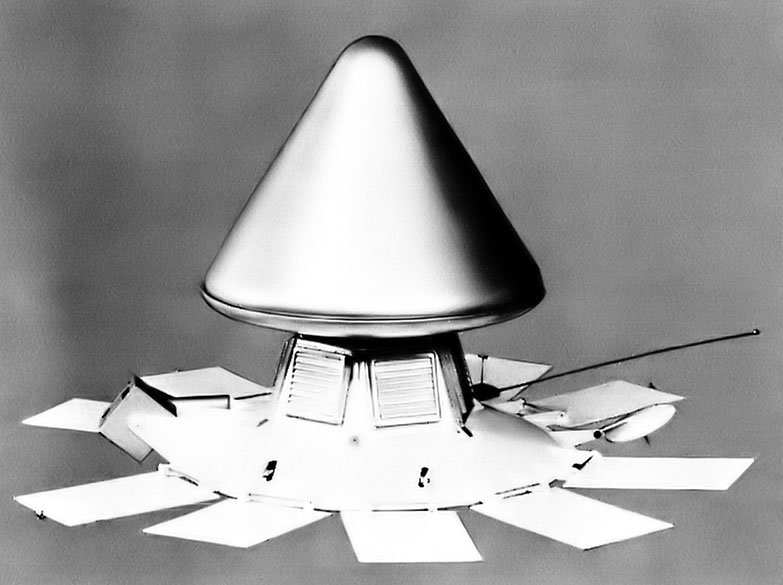

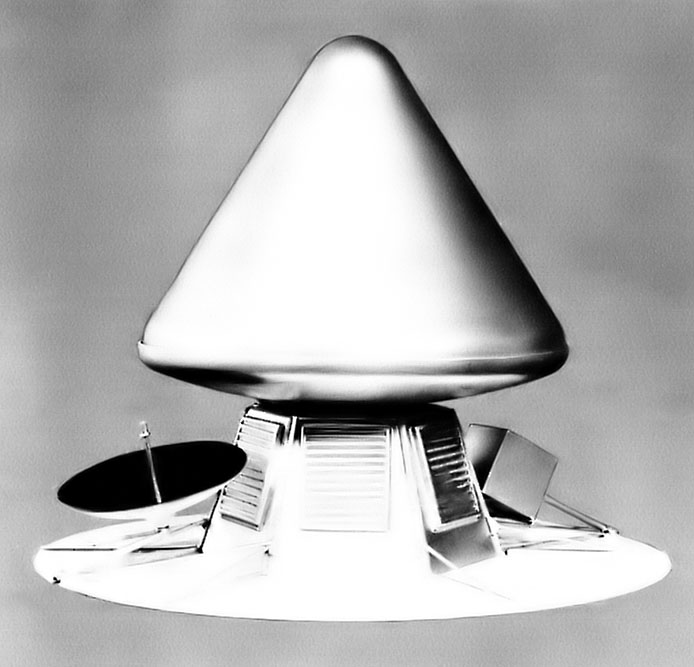

Иллюстрации фазы 1B исследовательского отчёта «Космический корабль «Voyager», подготовленного 30 июля 1965 года корпорацией TRW для Лаборатории реактивного движения Калифорнийского технологического института (документ 5410–0001-RU–000). На иллюстрациях варианты (конфигурация A и C) внешнего вида космического корабля «Voyager».

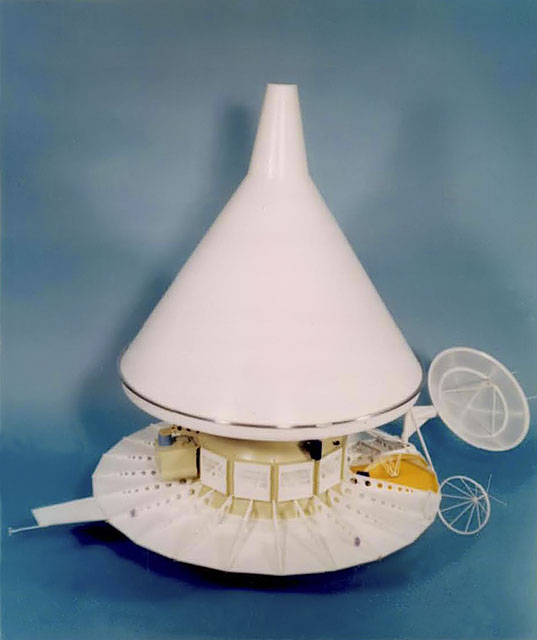

Иллюстрация из итогового отчёта «Предварительная конструкция системы космического корабля «Voyager», подготовленного 30 июля 1965 года корпорацией «General Electric» для Лаборатории реактивного движения Калифорнийского технологического института (NASA CR–71496). На фотографии модель космического корабля, предназначенного для полёта в 1971 году.

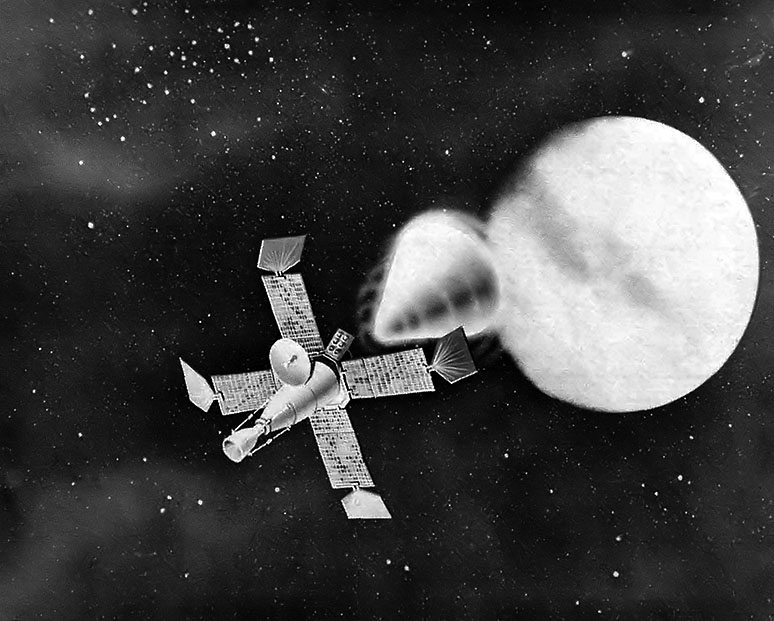

Иллюстрации из доклада представителя NASA Роберта Феллоуса. Доклад называется «Цели программы «Voyager» и был прочитан на конференции «Исследование Марса и Венеры», проходившей 23–27 августа 1965 года (NASA CR–73363). На иллюстрациях последовательно показаны: космический корабль; отделение посадочной ступени от орбитального аппарата; спуск посадочного модуля; посадочный аппарат на поверхности планеты и орбитальный аппарат над ним.

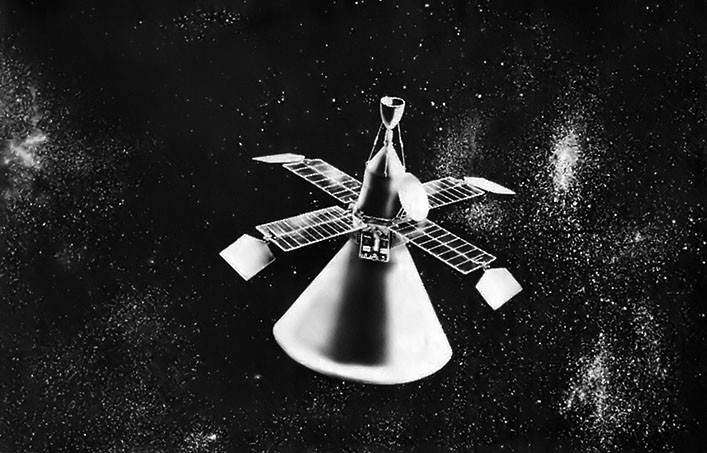

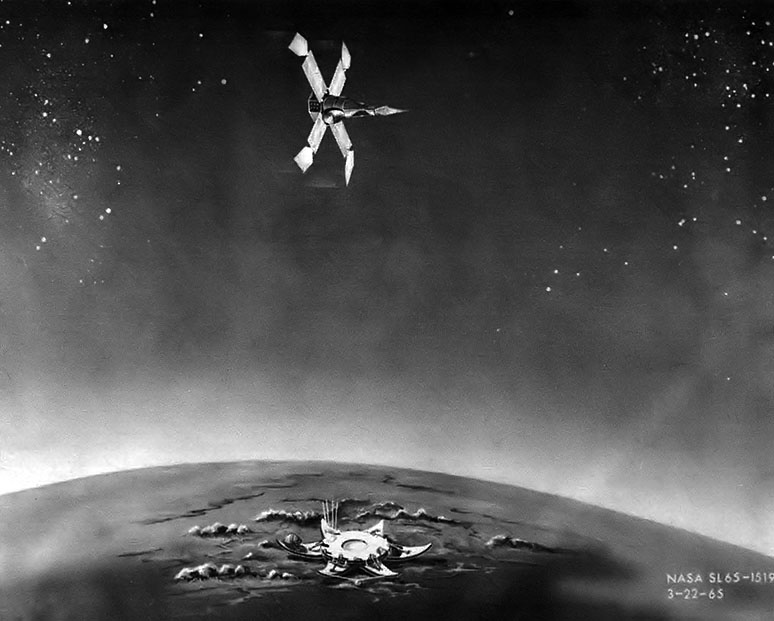

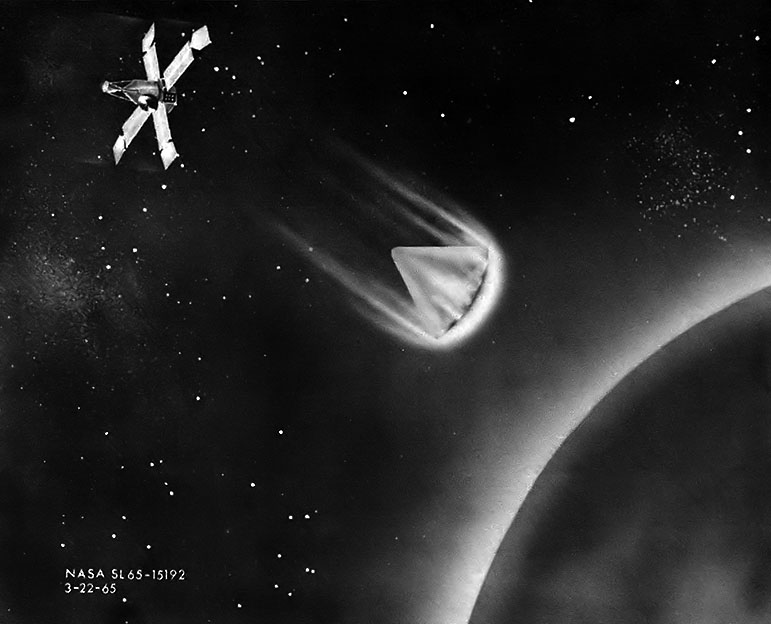

За несколько месяцев до этого доклада, в январе 1965, рисунок космического аппарата этой конструкции появился в «Сводном отчёте будущих программ оперативной группы», подготовленного NASA. В отчёте рассматриваются проекты, предложенные в 1964 году.

На иллюстрации показана концепция космического корабля «Voyager». Его вес 10 тыс. фунтов, из них 5 тыс. (в некоторых документах NASA – от 1 до 6 тыс.) фунтов приходится на модуль мягкой посадки (конусообразная часть аппарата), и около 2 тыс. фунтов – на орбитальный аппарат. Оставшийся вес приходится на тормозные двигательные установки посадочного модуля и орбитального аппарата. Аппаратура орбитального модуля включает оборудование для непрерывного наблюдения поверхности планеты, наблюдений за атмосферными явлениями (таких, как полярное сияние, дневное свечение атмосферы), измерения изменений в атмосферном составе и др. Предполагалось, что орбитальный аппарат будет передавать данные со скорость 3–4 тыс. (в некоторых документах NASA – 2 тыс.) бит в секунду, для чего понадобится 50-ваттный передатчик и 10-футовая антенна на орбитальном аппарате, а также 210-футовая приёмная антенна на Земле. Предполагалось, что аппарат сможет проработать на марсианской орбите от 6 до 12 месяцев.

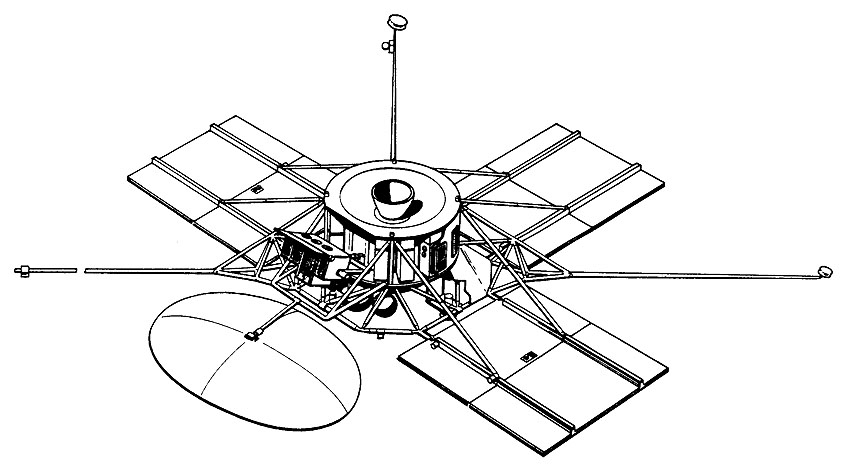

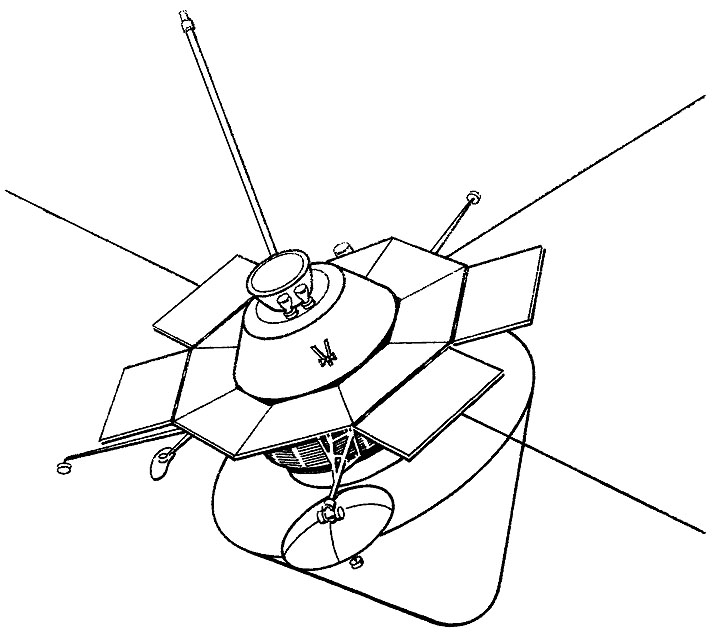

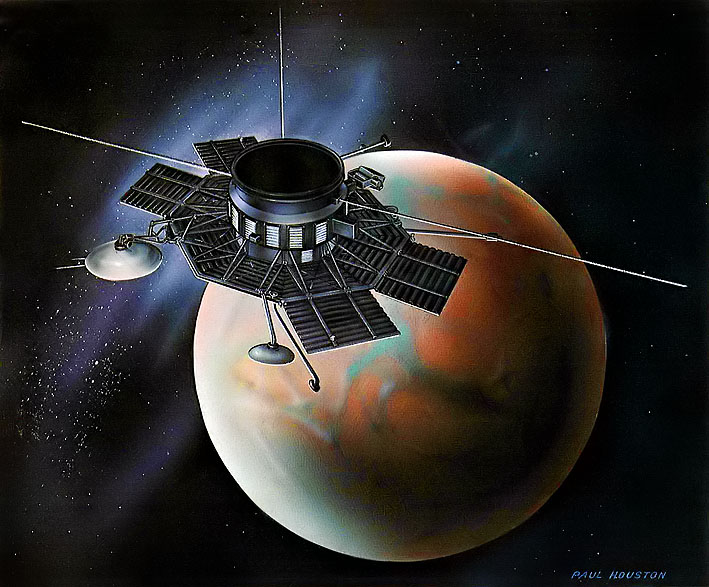

Иллюстрация из итогового отчёта «Система космического корабля «Voyager», подготовленного в январе 1966 года корпорацией «Boeing» для NASA (NASA CR–71502).

«Voyager» той же самой конструкции. Иллюстрация из «Итогового технического отчёта», подготовленного 21 января 1966 года корпорацией «Boeing» для NASA (NASA CR–71514).

Иллюстрации из итогового отчёта «Орбитальная экспериментальная капсула: Технико-экономическое обоснование», подготовленного в сентябре 1967 года компанией «Hughes Aircraft» для NASA (NASA CR–73126). Предполагалось, что спутник OEC (Орбитальная экспериментальная капсула) может быть запущен на марсианскую орбиту с «Voyager Orbiter» в 1973 году. На первой иллюстрации проект космического корабля, предложенный компанией «General Electric», на второй – проект корпорации «TRW», на третьей – корпорации «Boeing».

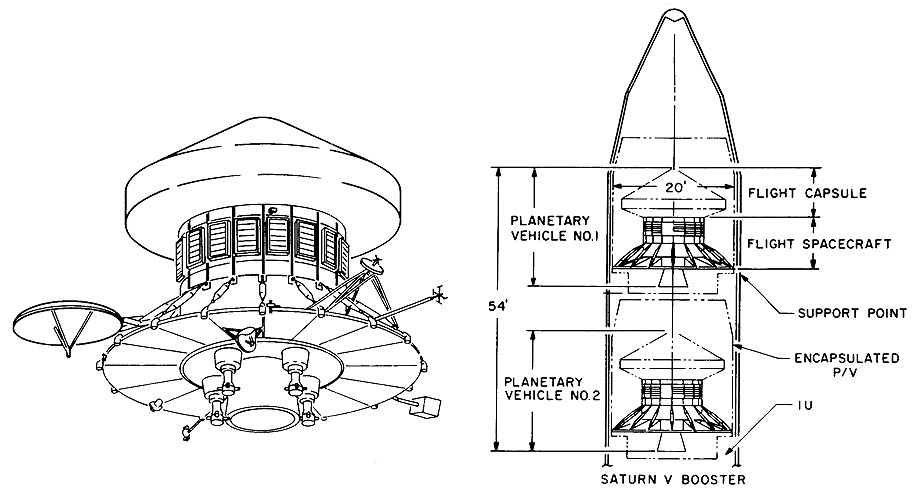

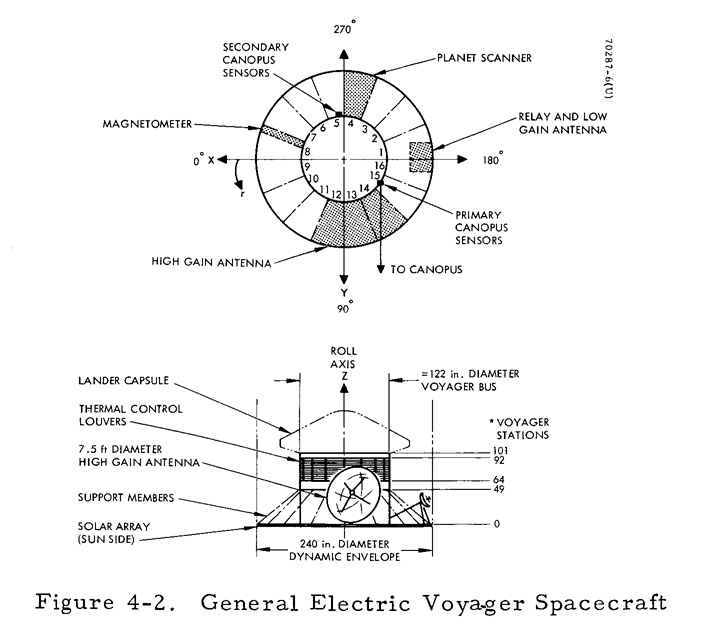

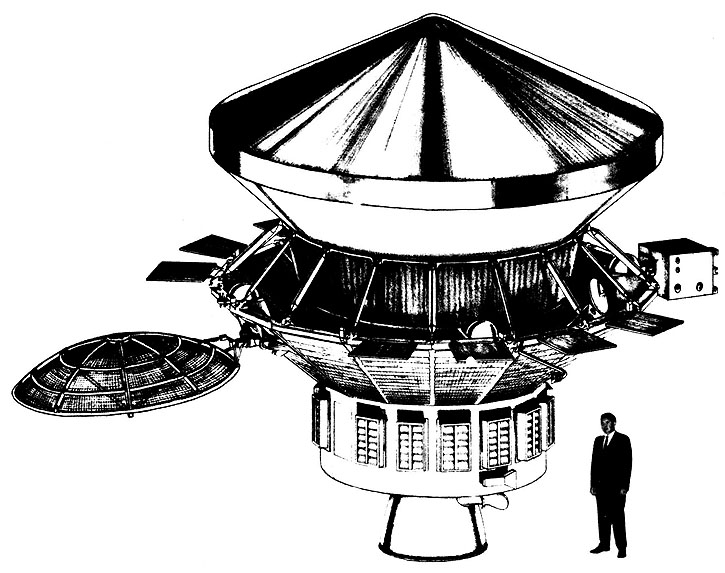

Иллюстрация из отчёта «Проект космического корабля, оснащённого радиоизотопными термоэлектрическими генераторами», подготовленного «General Electric» 27 июля 1967 года (VOY-CO-FR). Это окончательный внешний вид аппарата.

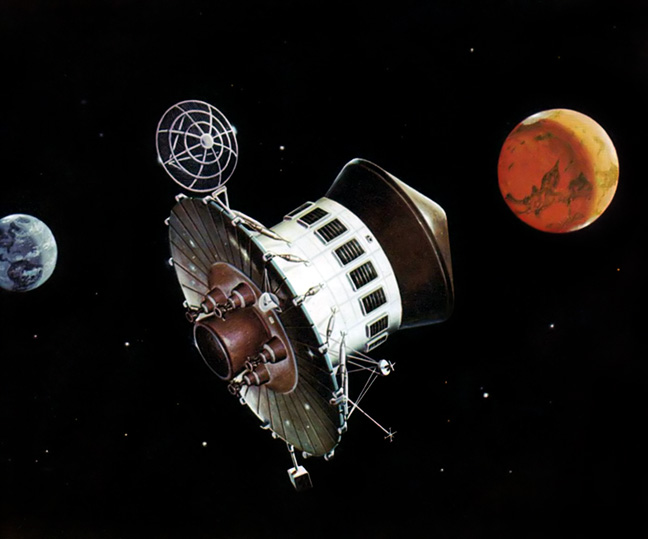

Чёрно-белая иллюстрация была использована для создания цветного рисунка.

Йеменская Арабская Республика, 1971 год

(Michel № 1394)

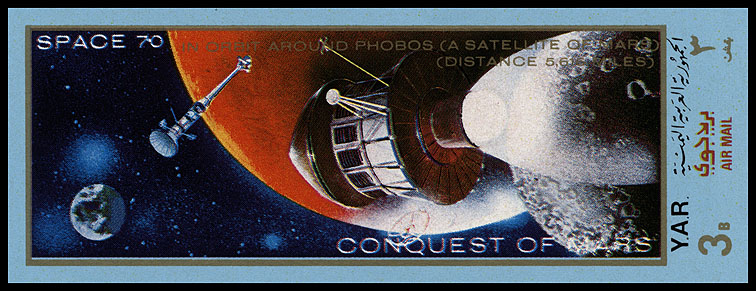

Йеменская Арабская Республика, 1971 год

(Michel № 1402)

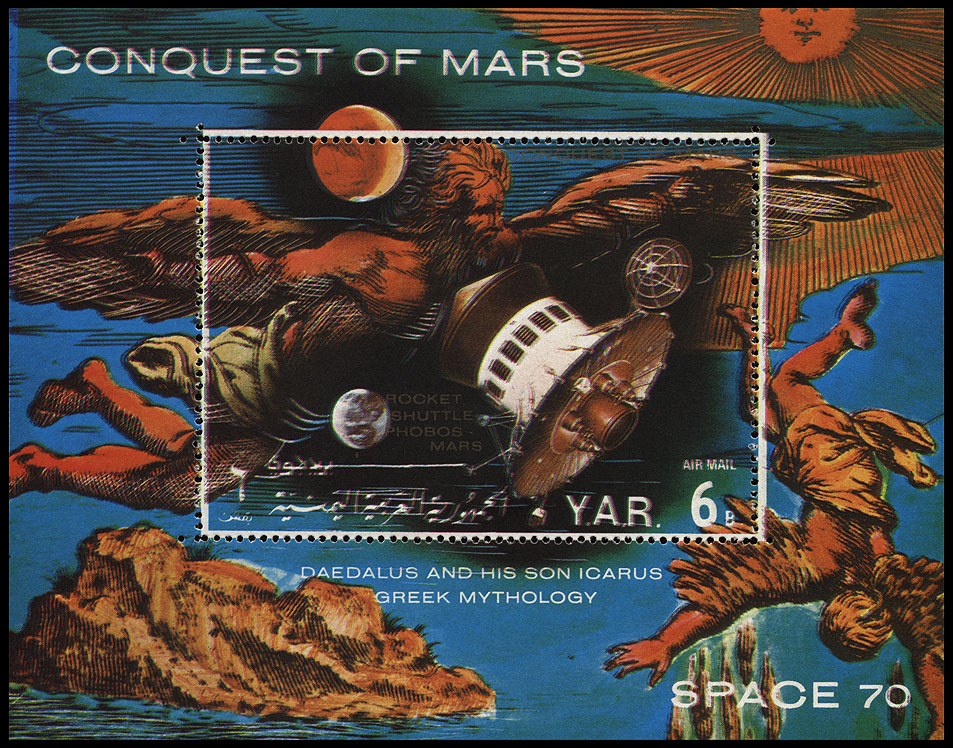

Йеменская Арабская Республика, 1971 год

(Michel block № 165)

Теперь становится понятным, что на двух марках и блоке Йеменской Арабской Республики (Michel № 1304, 1402, block № 165) изображён космический аппарат «Voyager», приближающийся к Марсу. При сравнении рисунков марок с цветной иллюстраций к проекту, становится понятно, что марки выполнены по мотивам этой иллюстрации. Надпись на марках: «На орбите вокруг Фобоса (спутника Марса) (расстояние 5616 миль)». Надпись на марке блока: «Ракетный шаттл. Фобос – Марс».

Аджман, 1971 год

(Michel № 966 A)

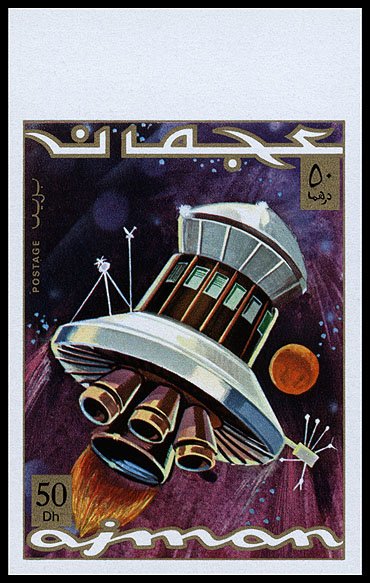

Аджман, 1971 год

(Michel № 966 B)

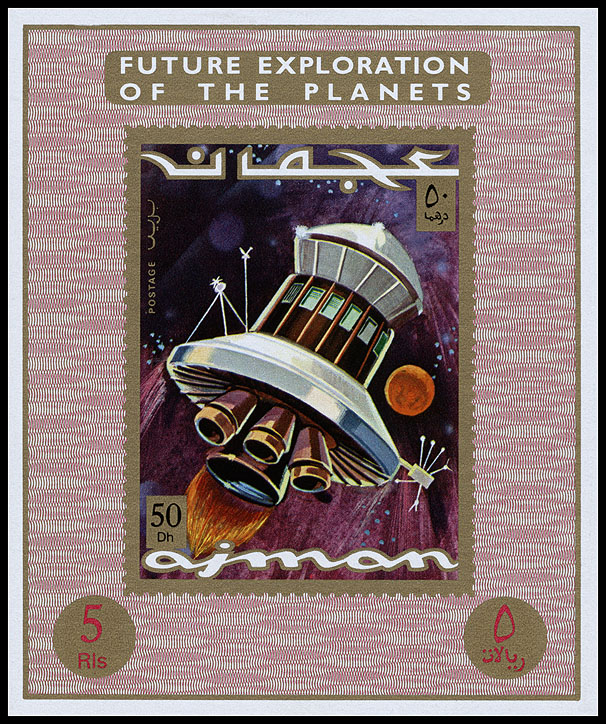

Аджман, 1971 год

(Michel einzelblock № 966)

Помимо марок Йеменской Арабской Республики, космический аппарат «Voyager» появился и на других почтовых миниатюрах. Так, он изображён на одной из марок Аджмана (Michel № 966), появившейся 12 августа 1971 года в серии «Будущее исследование планет». Марка выпущена в зубцовом и беззубцовом варианте, а также в виде блока.

Йеменская Арабская Республика, 1971 год

(Michel № 1395)

Йеменская Арабская Республика, 1971 год

(Michel № 1403)

В йеменской серии «Космос 70 – Завоевание Марса» есть ещё две марки (Michel 1395, 1403), на которых изображён космический аппарат «Voyager», причём он показан на поверхности Марса.

Художник очень вольно проинтерпретировал американский космический проект. Во-первых, размеры аппарата значительно меньше, чем изображено на почтовой миниатюре. Вверху показана иллюстрация из «Итогового отчёта по космическому кораблю «Voyager» (фаза B, задача D)», подготовленного «General Electric» 16 октября 1967 (NASA CR–61661). На иллюстрации размер «Voyager» показан в сравнении с человеческой фигурой.

Во-вторых, «Voyager» – беспилотный космический аппарат, не предназначавшийся для доставки людей на поверхность планеты. В-третьих, на марке «Voyager» показан таким, каким он выглядел во время полёта к Марсу. После вывода на околомарсианскую орбиту, его нижняя часть (орбитальный аппарат) должна была остаться на орбите, а верхняя конусообразная часть, в которой находится посадочный аппарат – отправиться на Марс. Надпись на марке: «Три человека на Марсе».

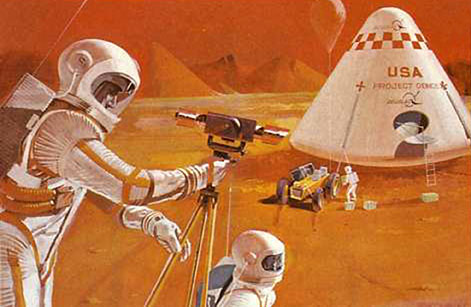

Интересно, что рисунок йеменской марки выполнен по мотивам иллюстрации к проекту пилотируемой экспедиции на Марс «Deimos», который в 1963 году предложил Филип Боно, сотрудник американской корпорации «Douglas Aircraft». На рисунке изображёны: марсианский посадочный модуль (справа) и трое астронавтов. Один из них перегружает ящики с посадочного модуля на вездеход. Над человеком и вездеходом висит баллон метеорологического зонда. Другой астронавт проводит геодезические работы с помощью теодолита. На йеменских марках 1971 года небо стало голубым, изменился ландшафт, вездеход, а посадочный модуль превратился в «Voyager».

Аджман, 1971 год

(Michel einzelblock № 680)

Иллюстрация к проекту Боно использована для рисунков нескольких марок, например, для почтовой миниатюры эмирата Аджман 1971 года (Michel № 680). Вверху показан люкс-блок этой марки.

Йеменская Арабская Республика, 1971 год

(Michel № 1390–1396

Йеменская Арабская Республика, 1971 год

(Michel № 1398–1404)

Марки Йеменской Арабской Республики выпущены в малых листах 2x4 (серия из 7 марок и купон). Встречаются малые листы зубцовых марок с нанесённым фиктивным гашением (cancaled-to-order (CTO)).

Йеменская Арабская Республика, 1971 год

(Michel № 1398–1401)

Встречаются зубцовые и беззубцовые в малые листы 2x8 (четыре марки младших номиналов). Беззубцовые листы чистые, а зубцовые CTO.

Йеменская Арабская Республика, 1971 год

(Michel № 1394, CTO)

Йеменская Арабская Республика, 1971 год

(Michel № 1395, CTO)

Кроме малых листов, каждая из семи марок серии выпущена в марочных листах 2x11 – все они с фиктивным гашением и без клея. Купоны в марочных листах не печатались.

Йеменская Арабская Республика, 1971 год

(Michel № 1394, CTO)

Йеменская Арабская Республика, 1971 год

(Michel № 1395, CTO)

Вверху показаны марочные листы CTO 2x11. На полях листов нет текста.

Марки CTO, отпечатанные в марочных листах, отличаются от почтовых миниатюр в малых листах вертикальным размером (в марочных листах они больше) и количеством зубцов. Вверху показано сравнение зубцовок: слева – фрагмент марки из малого листа, справа – фрагмент марки CTO из марочного листа.

Так же, как и у космического аппарата, внешний вид и конструкция спускаемого аппарата «Voyager» изменялись со временем. К примеру, в первые годы работы над проектом предполагалась, что спускаемый аппарат будет оснащён раскрывающимися антеннами-лепестками и выглядеть так, как на показанной вверху иллюстрации из итогового отчёта «Спускаемая капсула «Mariner B» / «Voyager»: Предварительное конструкторское исследование», выполненного для NASA корпорацией «North American Corporation» 10 октября 1963 года (NASA CR–53675). На иллюстрации последовательно показаны этапы доставки спускаемого аппарата на поверхность планеты – от спуска на парашютах до раскрытия лепестковых антенн (на рисунке он отмечен числом 11).

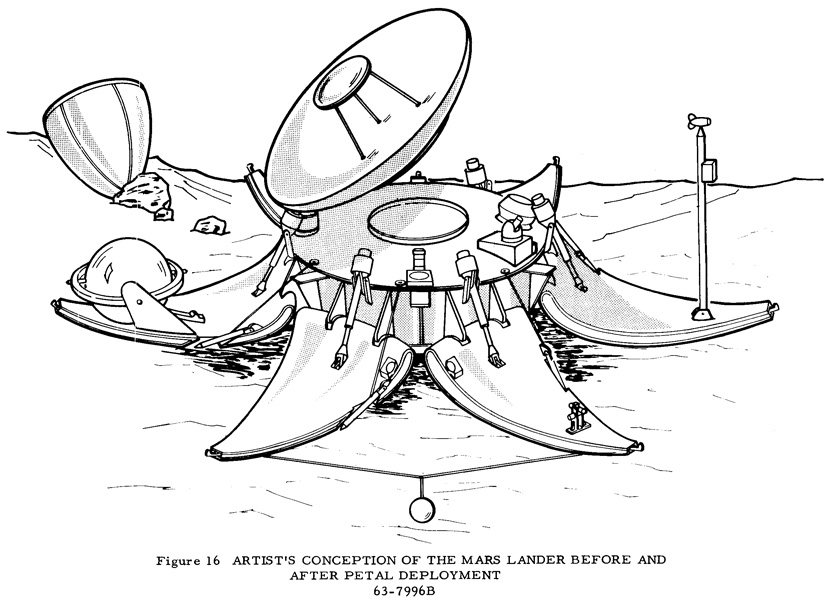

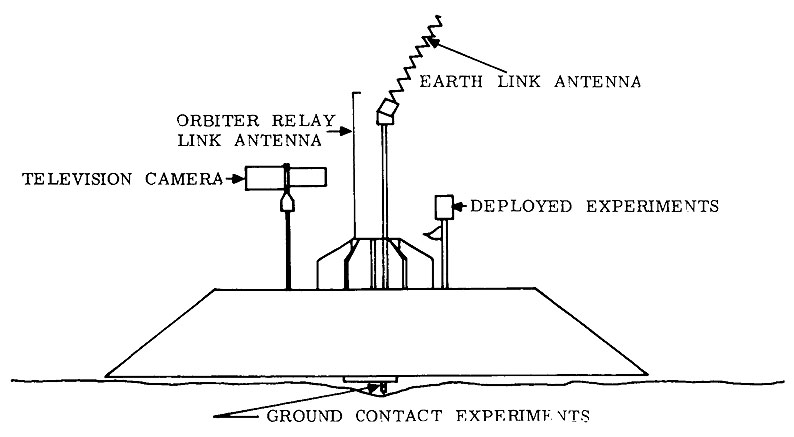

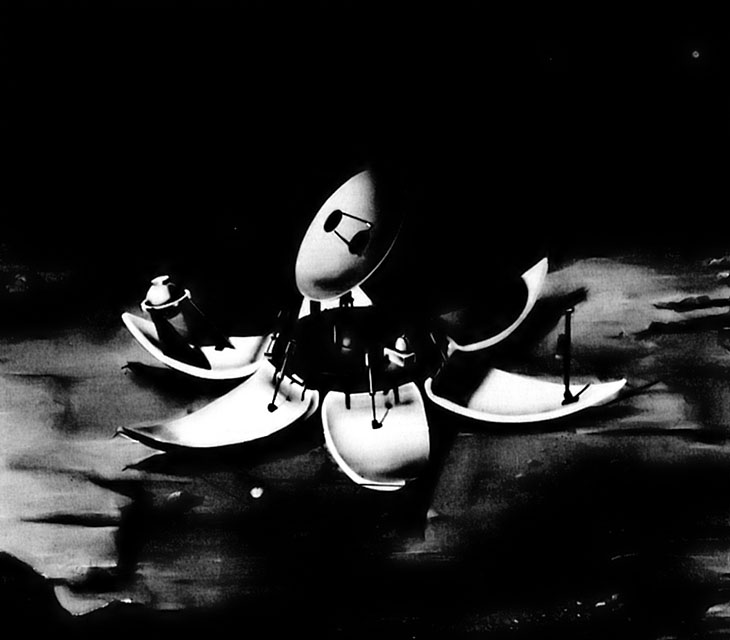

На иллюстрации из «Конструкторского исследования «Voyager», подготовленного 15 октября 1963 года для NASA подразделением научных исследований и передовых разработок корпорации «Avco» (NASA CR–51832), спускаемый аппарат показан подробно. В верхней левой части иллюстрации он изображён со сложенными лепестками, а в центре – с раскрытыми. Во время спуска, аппарат будет измерять состояние и состав марсианской атмосферы, передавая данные на орбитальный аппарат, которой ретранслирует их на Землю.

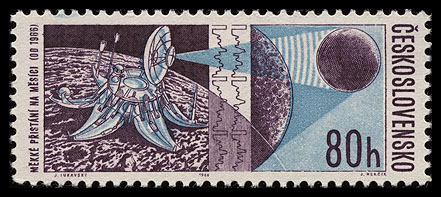

Чехословакия, 1966 год

(Michel № 1654)

Интересно, что аппарат с этой иллюстрации ошибочно появился на почтовой миниатюре Чехословацкой Социалистической Республики 1966 года (Michel № 1654). Чехословацкий художник Ярослав Лукавский (1924–1984) перепутал советский спускаемый аппарат «Луна – 9» с аппаратом из «марсианского» американского проекта. Надпись на марке: «Мягкая посадка на Луну (1966)».

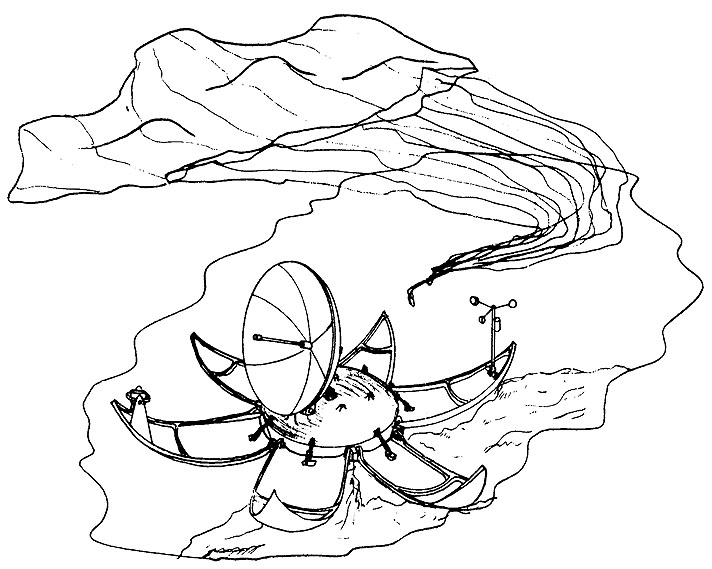

Ещё одна иллюстрация 1963 года из «Конструкторского исследования «Voyager» (NASA CR–58227), подготовленного «Avco»: от спускаемого аппарата отделяется главный парашют.

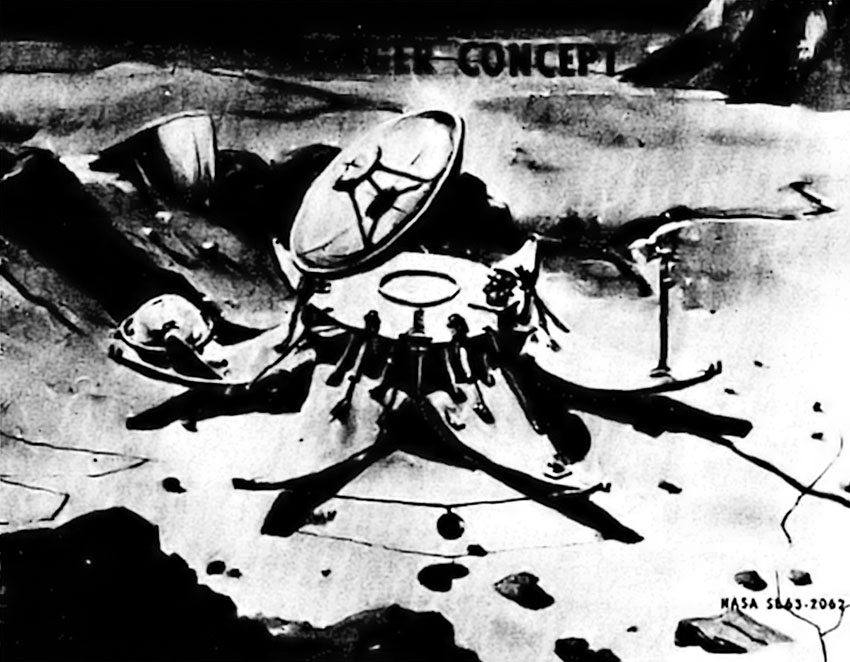

Тот же самый спускаемый аппарат на иллюстрации из «Сводного отчёта будущих программ оперативной группы», подготовленного NASA в январе 1965 года.

Ещё одна иллюстрация – из доклада «Исследование межпланетного пространства непилотируемыми аппаратами», подготовленного корпорацией «Avco» для пятого европейского симпозиума по космическим полётам, проходившего 19–22 июля 1965 года в Мюнхене (NASA CR–64803).

Компании-конкуренты, занятые в разработке проекта, предлагали NASA свои представления о конструкции и внешнем виде спускаемого аппарата. К примеру, вверху показан спускаемый аппарат из «Конструкторского исследования «Voyager», выполненного 15 октября 1963 года для NASA компанией «General Electric» (NASA CR–51839).

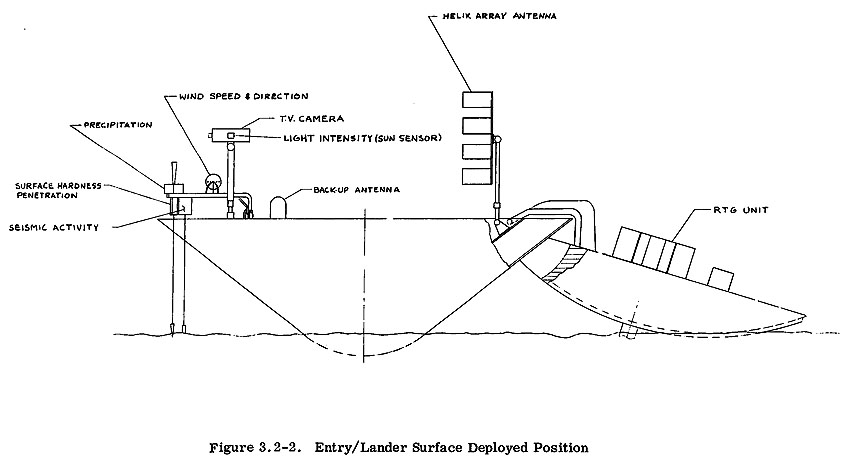

Иллюстрация из итогового отчёта «Исследование системы космического корабля «Voyager», подготовленного 7 августа 1964 года для NASA компанией «General Electric» (NASA CR–62958).

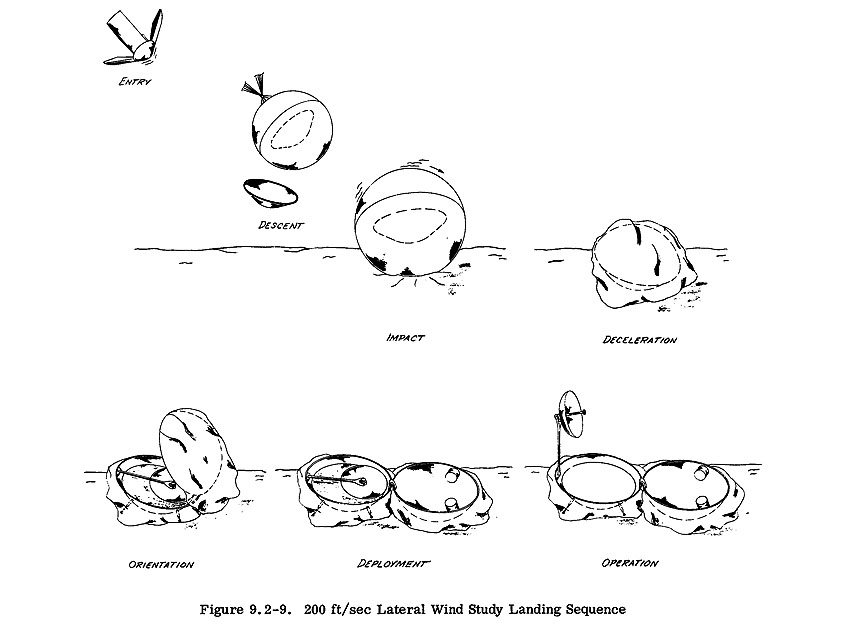

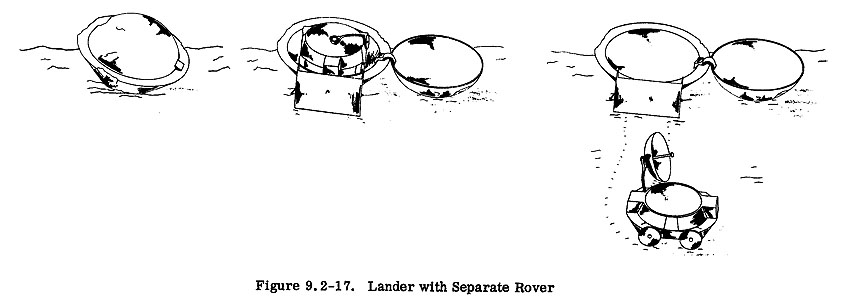

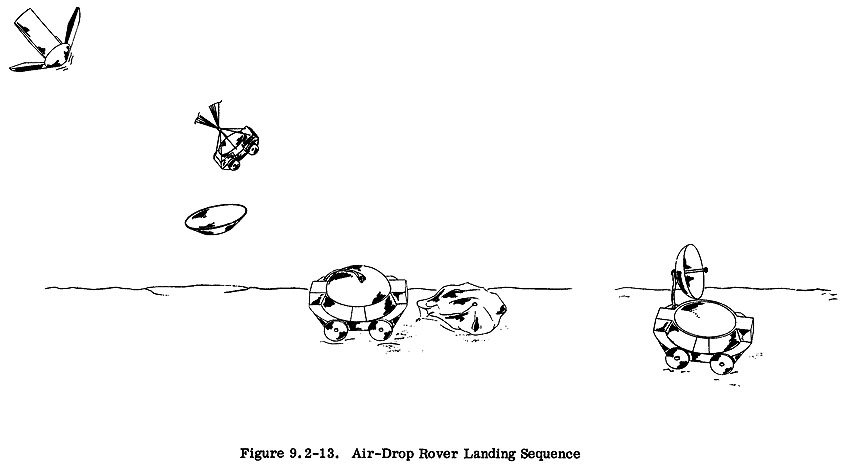

Ещё три возможные конструкции посадочного аппарата, предложенные в том же итоговом отчёте «General Electric». На первой иллюстрации последовательно показаны этапы посадки при скорости бокового ветра 200 футов в секунду и развёртывание посадочного аппарата. Тормозные ракеты неэффективны при большой скорости бокового ветра, поэтому было предложено поместить посадочный аппарат в надувной мешок. Во время посадки мешок станет своеобразной подушкой безопасности. После посадки посадочный аппарат покатится по поверхности, и остановится тогда, когда будет выпущен газ из мешка. После этого аппарат раскроется и установится в рабочее положение.

На второй иллюстрации показан марсоход, который перед посадкой сбрасывается с аэродинамического теплозащитного экрана.

На третьей иллюстрации марсоход доставляется на поверхность в посадочном аппарате.

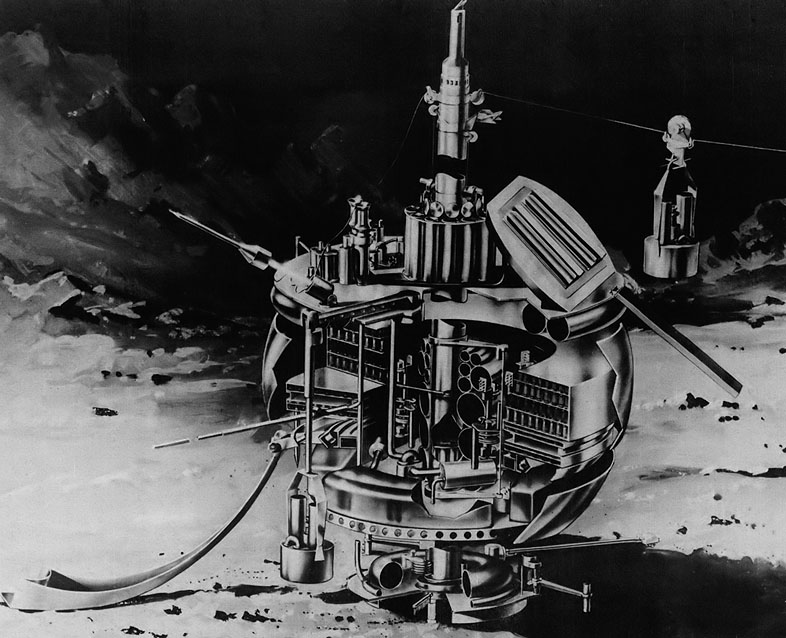

Иллюстрация автоматической биологической лаборатории (ABL) из итогового отчёта «Исследование автоматической биологической лаборатории: Описание проекта», подготовленного 10 сентября 1965 года для NASA отделением «Aeronutronic» корпорации «Philco» (U–3237). Предполагалось, что ABL можно использовать в проекте «Voyager» и доставить на поверхность Марса в 1975 году.

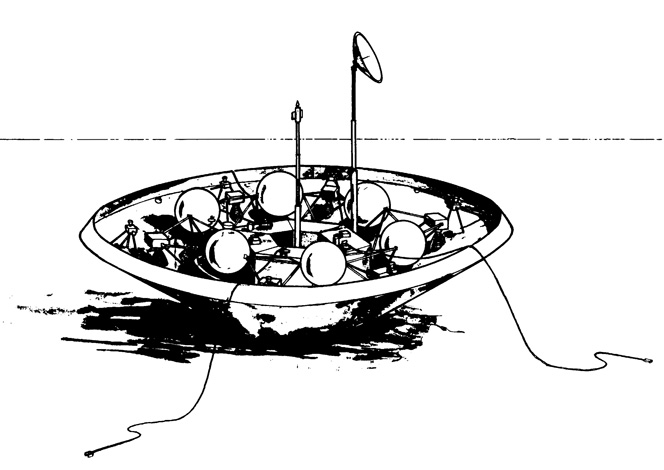

Иллюстрация из презентации «Система капсулы «Voyager», подготовленной 1 сентября 1966 года компанией «Martin» для Исследовательского центра Эймса.

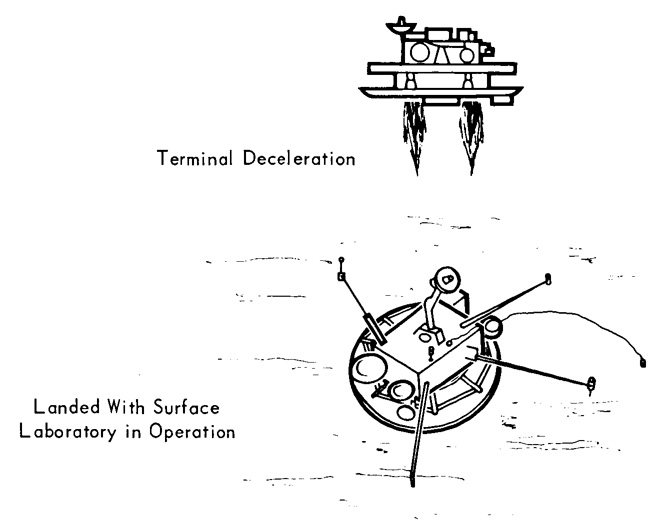

Иллюстрация из «Итогового отчёта фазы «B» по капсуле «Voyager», подготовленного 31 августа 1967 года «McDonnell Astronautics» для NASA (NASA CR–89679).

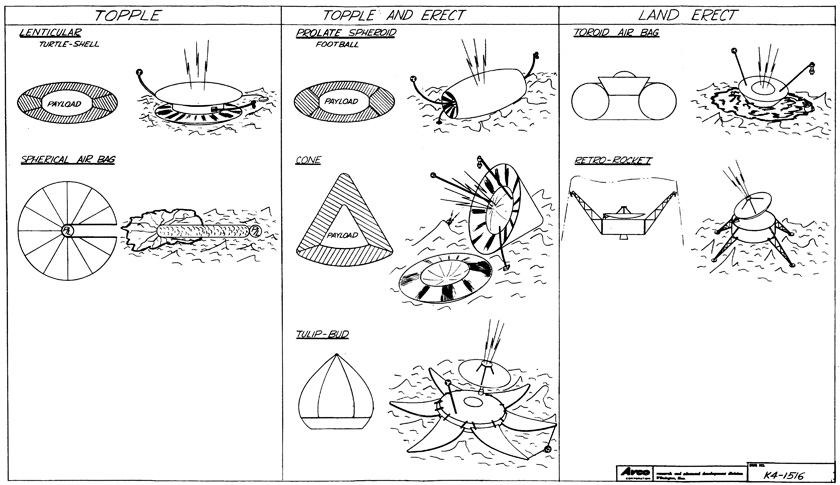

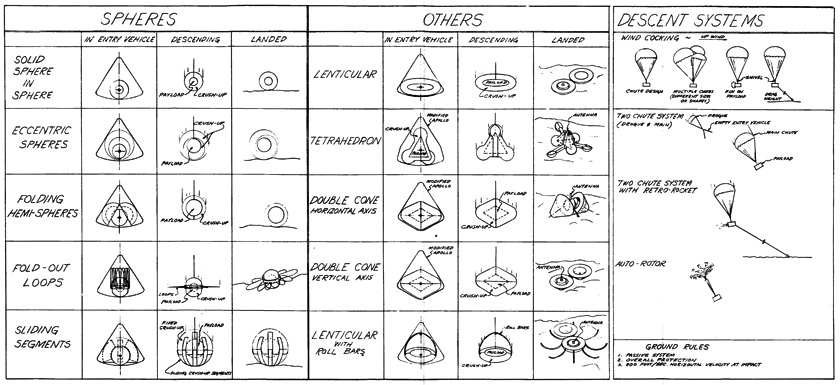

Иллюстрации из итогового отчёта «Марсианский зонд», подготовленного 11 мая 1966 года корпорацией «Avco» для NASA (NASA CR–66129). В отчёте рассматривается конструкция марсианского зонда миссии 1971 года и, в частности, приводится обзор возможных конфигураций посадочного аппарата.

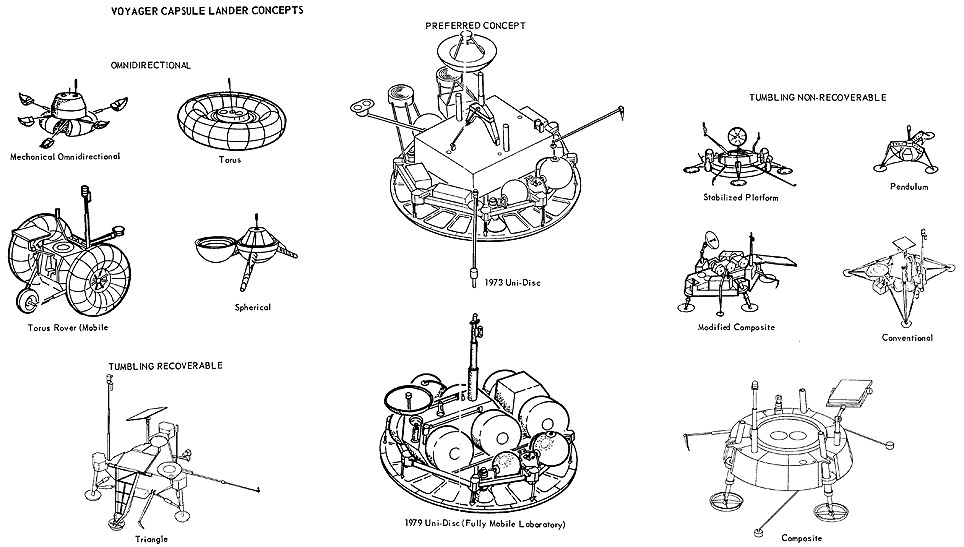

Возможные конструкции спускаемого аппарата – из работы «Итоговый отчёт фазы «B» по капсуле «Voyager», подготовленного «McDonnell Astronautics» 31 августа 1967 года (NASA CR–89679).

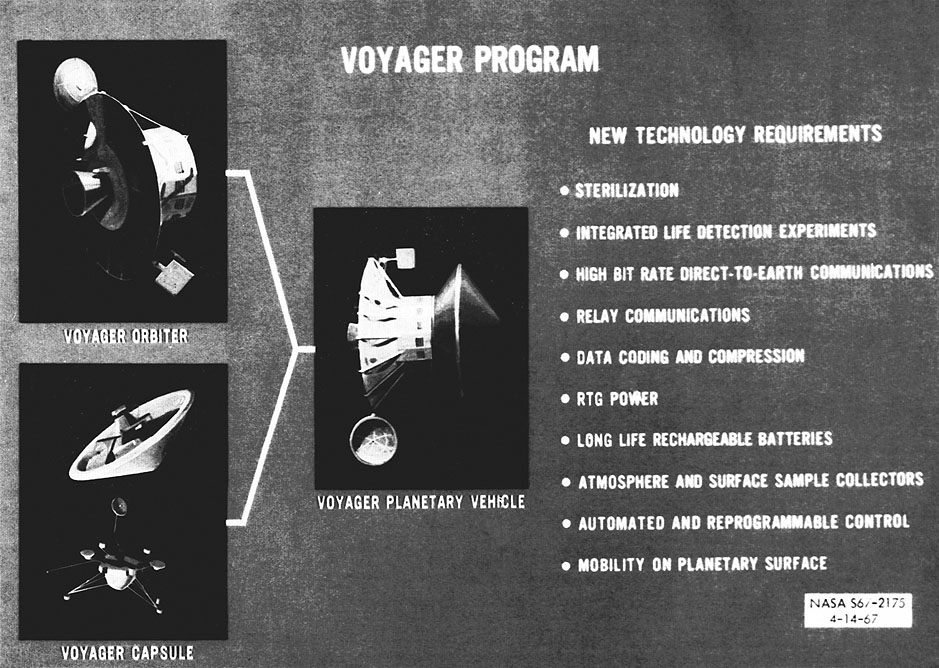

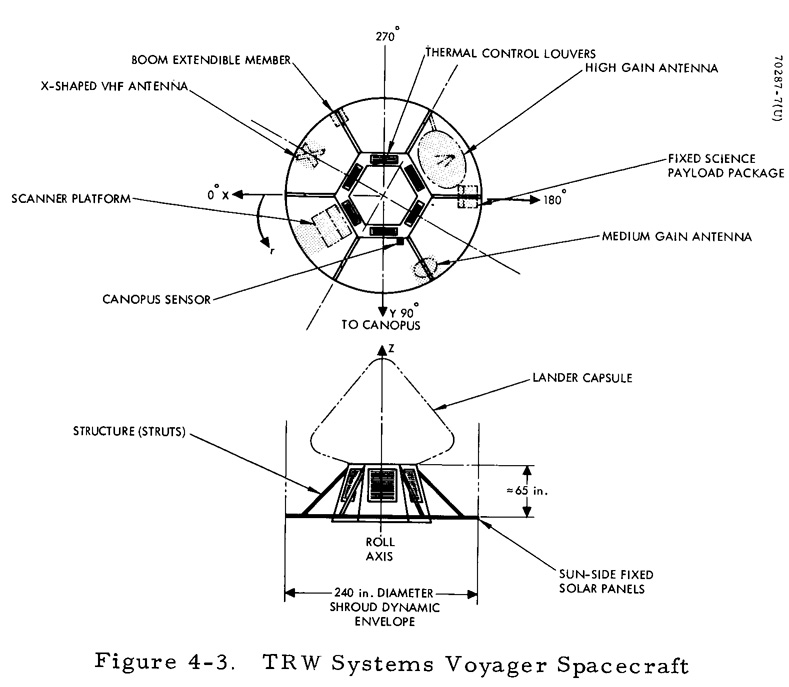

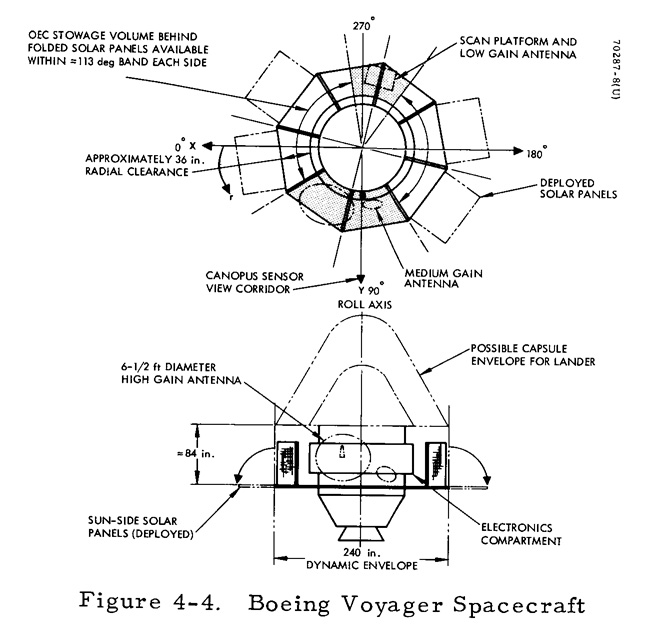

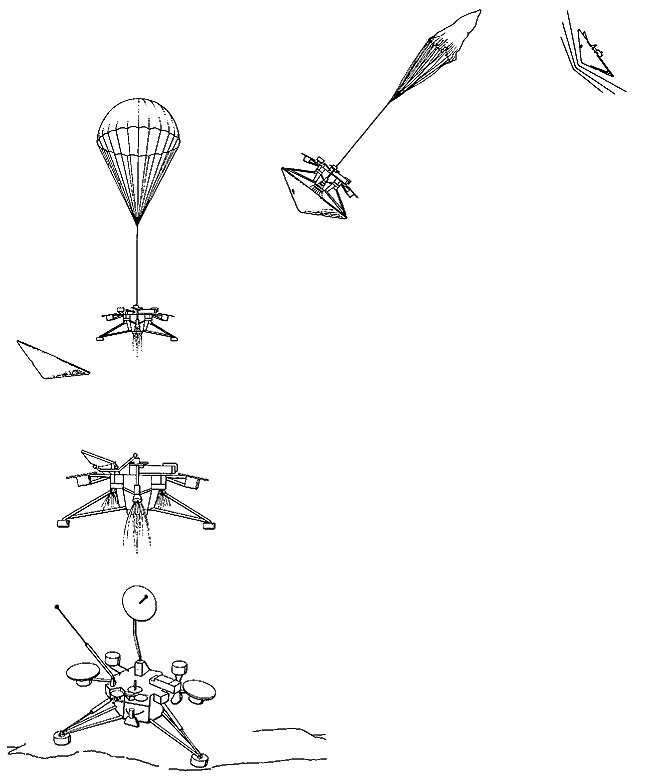

В 1967 году определился общий вид спускаемого аппарата. Вверху иллюстрация из документа NASA «Требования к будущим автоматическим космическим миссиям», подготовленного Эдгаром Кортрайтом 3 мая 1967 года (N 63–10716). В нижнем левом углу иллюстрации показан спускаемый аппарат «Voyager».

Иллюстрация из «Краткого изложения программы «Voyager», подготовленного в январе 1967 года (NASA TM–X–70163).

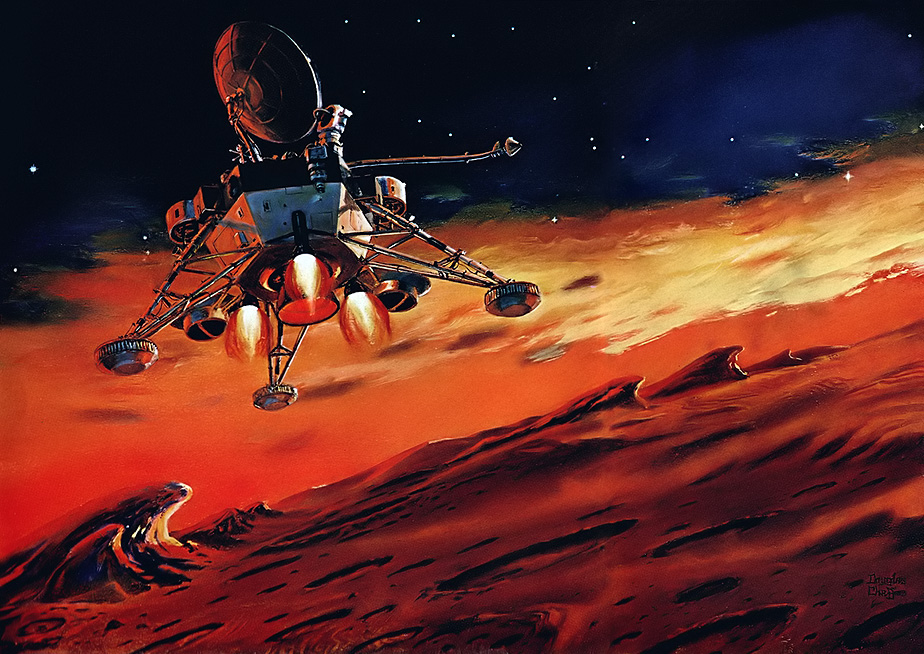

Через несколько месяцев спускаемый аппарат именно этой конструкции появился на иллюстрации Дугласа Чаффи к статье Карла Сагана «Марс: Новый мир для исследования», опубликованной в 1967 году в декабрьском номере американского журнала «National Geographic». Пояснительный текст к рисунку:

«Санта-Мария» космического века, тормозя спусковыми ракетами, беззаботна в новом мире Марса. Завершая восьмимесячное путешествие, беспилотный корабль находится на поверхности, испещрённой метеоритами и отполированной пыльными бурями.

Время: возможно, 1974 год, если всё пойдёт хорошо для первого из ещё не рождённого поколения космических кораблей США, названного «Voyager». Его сложные научные системы «попробуют» почву на содержания минералов и свидетельство жизни; телевизионные камеры и другие инструменты будут посылать данные обратно на Землю, и которые, как надеются учёные, разрешат вопросы, беспокоящие людей со времён вавилонян, связывавших планету с войной».

Фуджейра, 1972 год

(Michel № 830 A)

Впоследствии спускаемый аппарат с иллюстрации Дугласа Чаффи появился на марке эмирата Фуджейра (Michel № 830), выпущенной 31 января 1972 года в серии, посвящённой 400-летию со дня рождения Иоганна Кеплера. Надпись на марке: «Voyager» США приземляется на Марс в 1974 году».

Фуджейра, 1972 год

(Michel № 830 B)

Фуджейра, 1972 год

(Michel einzelblock № 830, неокрашенное поле)

Фуджейра, 1972 год

(Michel einzelblock № 830, бледно-оранжевое поле)

Марка Фуджейры выпущена в зубцовом и беззубцовом варианте, а также в виде двух блоков. В филателистическом каталоге «Michel» ошибочно указано, что марки этой серии выпущены в виде зубцовых и беззубцовых блоков, на самом же деле выпущены беззубцовые блоки двух видов, отличающиеся цветом поля. У одного блока поля без краски, а у другого – бледно-оранжевые. В верхней части каждого блока по-арабски напечатано название эмирата, а в нижней – по-английски. Кроме того, каждый блок пронумерован.

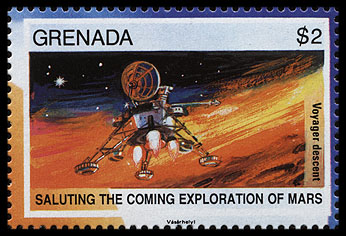

Гренада, 1991 год

(Michel № 2298)

Через 19 лет после выпуска марок Фуджейры 1972 года, марсианский спускаемый аппарат «Voyager» появился ещё на одной марке, выпущенной для Гренады 21 июня 1991 года в серии «Приветствуя ближайшее исследование Марса». Надпись на почтовой миниатюре: «Спуск «Voyager». Как и на марке Фуджейры, рисунок спускаемого аппарата на марке Гренады позаимствован с иллюстрации из журнала «National Geographic»

Гренада, 1991 год

(Michel № 2296–2304)

В серии 36 марок и три блока, марки выпущены в марочных листах 3x3. Этот выпуск подготовлен нью-йоркским филателистическим агентством «Межправительственная Филателистическая Корпорация», а рисунки марок выполнил художник Дьюла Вишрей.

США, 1979 год

Несмотря на то, что финансирование «марсианского» проекта «Voyager» было сокращено в 1968 году, а сам проект отменён в 1971, его результаты оказались востребованы для другого проекта NASA – полёту к Марсу двух беспилотных космических кораблей «Viking», запущенных в 1975 году и доставивших спускаемые аппараты на поверхность планеты в 1976. И хотя спускаемые аппараты «Viking» были почти в два раза меньше планируемых спускаемых аппаратов «Voyager», в них угадываются черты предшественника. Поэтому не случайна ошибка членов общества коллекционеров американского города Вестпорт, перепутавших спускаемый аппарат «Viking» со спускаемым аппаратом «Voyager». Дело в том, что в 1976–1979 годах члены общества подготовили более 150 филателистических конвертов-сувениров, связанных с историей и достопримечательностями Соединённых Штатов Америки. На конверт наклеивалась марка с подходящим сюжетом, в соответствующее время и в нужном месте делалось гашение, затем на конверте печаталось каше, состоящее из рисунка и надписей чёрного цвета, а также тиснением золотой фольгой наносилась рамка вокруг рисунка. В конверт вкладывали листок с памятным текстом, объясняющим событие. Показанный вверху конверт № 153 посвящён третей годовщине посадки на Марс спускаемого аппарата «Viking I». Гашение марки с изображением «Viking» проводилось 20 июля 1979 года в Пасадине, куда поступали изображения с орбитальных и спускаемых аппаратов марсианской экспедиции. На каше вместо «Viking I» ошибочно изображён спускаемый аппарат «Voyager».
