В начале было Слово. А до орбитальной станции «Skylab» была концепция «Workshop».
21 июля 1970 года для Йеменской Арабской Республики были изготовлены почтовые марки серии ««Космос 70 Межпланетные станции». На марках рисунки проектов космических станций. Так, на рисунке одного блока (Michel block № 136) показана космическая станция цилиндрической формы с большими панелями солнечных батарей. На марке поясняющая надпись: «Space Workshop» проект «McDonnel Douglas», США. Запланирован на 1975 год».
Эта станция никогда не была построена и осталась проектом. Тем не менее, ей посвящено несколько почтовых марок.
На рисунке концепт компании «McDonnell Douglas», это ранний проект орбитальной станции, которую позднее назовут «Skylab». В 1960-х в Космическом центре им. Маршалла (Marshall Space Flight Center) проводились исследования и разработки проекта космической станции, для которой используется корпус ступени S-IVB ракеты-носителя «Saturn». Концепт на рисунке интересен тем, что станция базируется на «мокрой» ступени, в то время как для реальной станции «Skylab» использовалась «сухая» ступень S-IVB. При варианте «мокрой» ступени она заполнялась топливом, использовавшимся для вывода станции на орбиту. Топливо свободно проходило через решётчатые полы отсеков станции, а после вывода на орбиту остатки испарялись. После герметизации и проведения монтажных работ внутри станции размещались оборудование и система жизнеобеспечения. В то время как при «сухой» (не заполненной топливом) ступени оборудование и системы жизнеобеспечения устанавливались на Земле до запуска ракеты-носителя.
В описании ранних концептов станции встречаются разные терминологические толкования. В одних случаях «Workshop» (мастерская) или «Orbiting Workshop» (орбитальная мастерская) называют всю станцию вместе с дополнительными узлами и элементами, в других только ступень S-IVB с внутренним содержимым.
На цилиндрическом корпусе станции смонтированы дополнительные модули и устройства. Так, в нижней части станции (на рисунке она расположена справа и направлена вниз) закреплены панели солнечных батарей, параболические антенны связи, секция телескопов с двумя открытыми зеркалами. Эта секция выполнена на базе модифицированного лунного модуля. Хорошо видны поднятая защитная крышка объектива и большой общий защитный кожух. В верхней части станции (на рисунке она слева) к осевому стыковочному агрегату пристыкован стыковочный модуль с несколькими стыковочными узлами. В показанной конфигурации к стыковочному модулю станции пристыкованы два орбитальных модуля космического корабля «Аполлон» и один модуль на базе модифицированного лунного модуля.
Также по бокам в нижней части станции расположены перпендикулярные штанги с закреплёнными на них панелями солнечных батарей. Расположение панелей по отношению к солнцу меняется с помощью поворотного механизма.
Непонятно назначение продолговатой конструкции прямоугольного сечения, установленной на выступающем основании, закреплённом на корпусе станции (на рисунке сверху в центральной части станции). По изображению можно предположить наличие поворотного или шарнирного соединения.

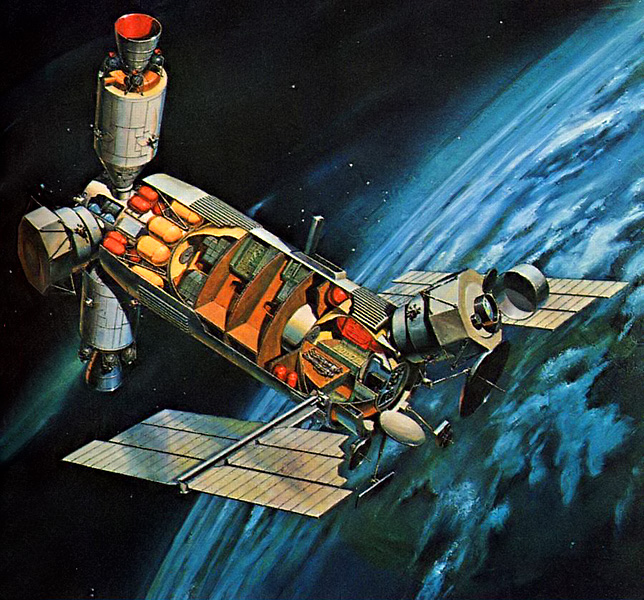

Станция показана в разрезе. Такой способ изображения характерен для технических концепций сразу показан общий вид и строение. В нижней части станции показан большой круглый резервуар, в котором при выводе ступени на орбиту находился один из компонентов ракетного топлива жидкий кислород. На рисунке показано, что внутреннее пространство резервуара уже заполнено хорошо различимы два скафандра и стеллажи. В верхней части резервуара расположена крышка переходного люка, ведущего в помещения станции. При выводе на орбиту здесь был другой компонент ракетного топлива жидкий водород. Пространство ступени S-IVB структурировано видны несколько палуб разного назначения, предметы. В верхней части расположена круглая крышка люка, ведущего к технологическим системам и стыковочному агрегату.

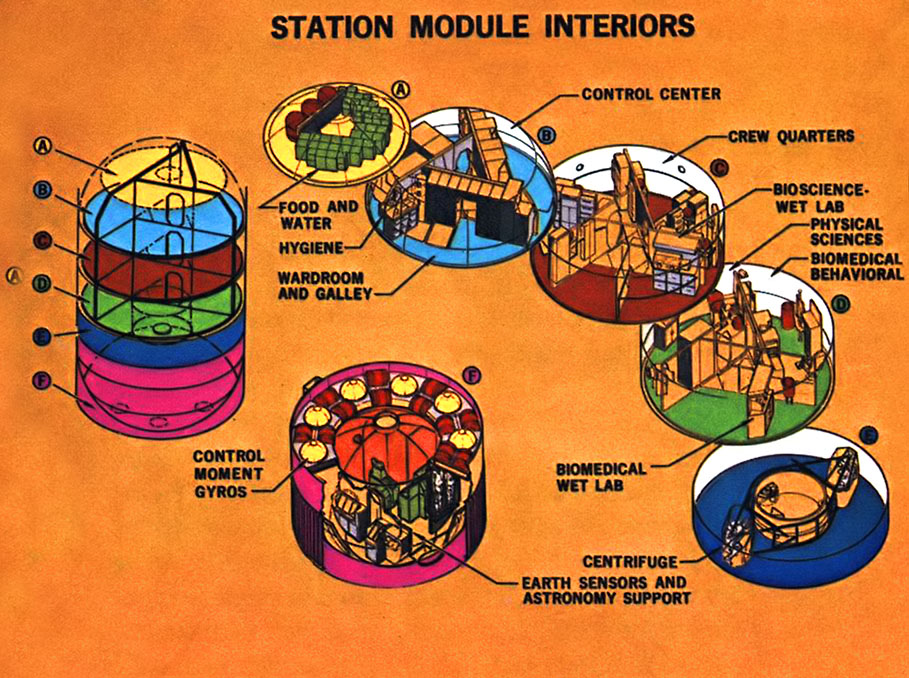

Внутреннее пространство станции разделено на несколько сообщающихся отсеков. В верхнем отсеке (на рисунке обозначен «A») хранятся запасы продовольствия и воды; отсек «B» сантехнические помещения, кают-компания и камбуз; «C» каюты экипажа и биолаборатория; «D» здесь расположена ещё одна биолаборатория, а также проводятся физические опыты и биомедицинские эксперименты; «E» здесь находится центрифуга; «F» датчики, астрономическое оборудование, и гиродины, с помощью которых выполняется высокоточная ориентация и стабилизация станции.
Концепт компании «McDonnell Douglas» относится к 19661967 годам. Так, в монографии «Космические станции и космические платформы» показана чёрно-белая иллюстрация с подписью: «Концепция орбитальной мастерской, 1967» (Bekey, Ivan, and Daniel Herman, eds. Space Stations and Space Platforms: Concepts, Design, Infrastructure, and Uses. Progress in Astronautics and Aeronautics 99. New York: American Institute of Aeronautics and Astronautics, 1985, p. 219).
Описание рисунка в тексте: «В исследованиях Космического центра им. Маршалла также рассматривались экспериментальные модули, которые могли либо стыковаться со станцией, либо функционировать в автономном режиме на удалении от неё».
Также есть ссылка на статью 1969 года, откуда взят рисунок: Becker, H. S. «A Historical Sketch of MSFC Space Stations Studies and Considerations for Future Systems.» Paper presented at the Space Station Technology Symposium, Langley Research Center, Hampton, VA, February 1113, 1969.
Другой рисунок этой концепции опубликован на странице 129 в монографии:
Akens, David S. An Illustrated Chronology of the NASA Marshall Center and MSFC Programs, 19601973. MHR-10; NASA-TM-X-70382. Huntsville, AL: George C. Marshall Space Flight Center, National Aeronautics and Space Administration, May 1974
Рисунок размещён в разделе событий 1966 года. Поясняющая надпись: «Концептуальное изображение ранней космической станции (гибрид)». Чёрно-белая иллюстрация очень плохого качества, пришлось искать её по другим источникам. И именно этот рисунок был найден на цветном презентационном слайде 1969 года. Слайд в плохом состоянии (царапины, мусор), поэтому пришлось восстанавливать рисунок. Результат показан вверху. Надпись «гибрид» означает, что конфигурация станции состояла не только из ступени S-IVB, но и из состыкованных с ней дополнительных модулей. Они хорошо видны в левой и правой части станции.
Также в этой монографии на странице 135 опубликован другой вариант станции. Надпись под рисунком: «Концептуальное изображение интегральной космической станции». Здесь «интегральный» подразумевает «единый» или «цельный» станция состоит только из ступени S-IVB без дополнительных модулей. Чёрно-белая иллюстрация плохого качества, но изображение удалось восстановить по презентационному слайду 1969 года результат показан вверху.
По сравнению с иллюстрацией к проекту, станция на йеменском блоке показана без разреза для рисунка нужна была цельная привлекательная картинка без нудных технических подробностей. Интересная особенность рисунок на марке ЙАР зеркально повёрнут к рисунку концепции. По невнимательности создателей блока название государства (Y. A. R.) на марке напечатано поверх надписи «Air mail» (авиапочта).
Интересно, что изображение станции на базе «мокрой» ступени S-IVB на почтовых марках зачастую появлялось в сериях, в которых было изображение и «сухого» варианта станции. Так, в серии «Межпланетная станция» Йеменской Арабской Республики 1970 года выпущен блок с рисунком станции, в которой безошибочно угадывается запущенная в 1973 году станция «Skylab». Поясняющая надпись на марке: «Обсерватория и Workshop. Проект «MacDonnell Douglas», США. Последняя ступень ракеты-носителя «Saturn». Запланировано на 1975 год».
Проект станции на базе «мокрой» ступени S-IVB появился и на других марках. Через три месяца после выпуска блока Йеменской Арабской Республики, 19 октября 1970 года, в Парагвае в почтовое обращение поступила серия почтовых марок, посвящённых проектам NASA. Марки изготовлены в типографии «Litografia Nacional» в городе Порту, Португалия. На марке номиналом 0,50 гуарани (Michel № 2074) изображена космическая станция на орбите. Она показана в разрезе, хорошо различимы внутренние отсеки. На рисунке поясняющая надпись: «1971 первая американская космическая станция «Workshop». Обратите внимание, что здесь название «Workshop» (мастерская) относится ко всей станции, а не только к ступени S-IVB.
Как и у всех парагвайских марок той поры, клей жёсткий и сильно изгибает марки, поэтому марочный лист сворачивается в трубочку. Возможно, именно поэтому осталось не так много полных листов, не разорванных или не согнутых по перфорации. Интересно, что марки сворачиваются по-разному. Вверху показан скан двух марок с надпечаткой. Марки расположены на стекле сканера и не прижаты к нему. Видно, что верхние части марок, по ходу движения лампы сканера, освещены сильнее нижних. Эти марки изогнуты по горизонтали, причём одна из них развёрнута на 90 градусов по отношению к другой. Скручивание бумаги в ту или иную сторону происходит в зависимости от расположения волокон бумаги. Получается, что или часть марок отпечатана с поворотом на 90 градусов, или же клей наносился по-разному.
Марки поступили в почтовое обращение в марочных листах 5x5, причём пять марок младших номиналов напечатаны в одном листе, а марки старших номиналов по одной марке одного вида на листе. Вверху показан марочный лист марок младших номиналов. Слева на марочном поле рисунки; сверху название серии «Разрабатываемые будущие проекты для Луны и покорения космоса»; слева название государства «Республика Парагвай»; внизу указано место печати «Почтовые марки напечатаны в «Litografia Nacional» Порту Португалия».
Вверху показан угол марочного листа с маркой номиналом 0,50 гуарани. На рисунке поля изображена та же станция, что и на марке.
Выпуск марок традиционно сопровождали образцы изделия с надпечаткой «MUESTRA» (образец). Они изготовлялись в качестве образцов действующих почтовых марок, предназначались для почтовых отделений и не являлись знаками почтовой оплаты.
В серии Парагвая также есть марка с изображением станции на базе «сухой» ступени S-IVB. Поясняющая надпись на рисунке: «По проекту NASA, в 1972 году ракета доставит прототип космической станции. Станция будет использовать солнечный свет в качестве источника энергии, проводить астрономические исследования и исследования, связанные с длительными космическими полётами».
Вместе с марками появились и конверты первого дня (КПД). Вверху показан КПД, подготовленный Филателистическим центром Парагвая. Конверты интересны в основном специальным штемпелем с рисунком проекта NASA.
В 1989 году на нескольких марках серии были выполнены надпечатки способом горячего тиснения золотой фольги. Марки поступили в почтовое обращение 16 сентября. Согласно информационному листку от 18 сентября 1989 года, распространяемому Филателистическим отделом Генеральной дирекции Почты Парагвая, серия из семи марок под названием «Астронавтика» поступила в обращение 16 сентября, а её тираж составил 10 тыс. экз.
Надпечатка посвящена американскому конструктору и учёному Вернеру фон Брауну. Приводится его высказывание: «...мы побывали на Луне, теперь нужны средства, чтобы достичь планет». Также на надпечатке подпись фон Брауна, эмблемы ООН и немецкого Общества Германа Оберта (Hermann-Oberth-Gesellschaft, HOG). HOG поддерживало связи с почтовой администрацией Парагвая, и, судя по эмблеме общества на надпечатке, принимало участие в выпуске серии «Астронавтика».
Также был выпущен конверт первого дня. На специальном штемпеле надписи «Почта Парагвая», «Завоевание планет», «Первый день выпуска 16.9.89», «20-летие первого человека на Луне 1989», факсимиле фон Брауна и эмблема Общества Германа Оберта. Вверху показан конверт первого дня, прошедший почту: отправлен из Асунсьона, столицы Парагвая, в Буэнос-Айрес.
Встречаются марки с большим сдвигом надпечатки. На показанной марке, сверху, виден край надпечатки с соседней марки.
Иногда встречаются марки с тиснением серебряной фольгой. Надпечатки настоящие, хотя в официальных документах Почты Парагвая о них не упоминается. Неизвестно количество марок с серебряной фольгой, но они встречаются намного реже, чем марки с золотым тиснением.
Также встречаются фальшивки перевёрнутые надпечатки, выполненные горячим тиснением золотой фольги. В отличие от настоящих надпечаток, у фальшивых марок менее качественное тиснение и для него использованы другие клише.
Вверху показаны совмещённые фрагменты марок с настоящим и перевёрнутым фальшивым тиснением. Для удобства восприятия надпечатки совмещены по левой кавычке в цитате фон Брауна. Хорошо видны отличия клише.
Наиболее вероятный путь распространения фальшивок через абонементы германской фирмы «Lindner». Для этих марок выпущен отдельный иллюстрированный лист с указанием, что это пробный выпуск.
22 марта 1973 года, через несколько лет после выпуска марок Йеменской Арабской Республики и Парагвая, для Экваториальной Гвинеи была выпущена серия марок «Завоевание Венеры», посвящённая будущим космическим исследованиям. На марке номиналом 5 песет (Michel № 219, A 219) нарисована орбитальная станция на базе «мокрой» ступени S-IVB. Станция изображена на фоне космического пространства, Земли, Луны и космической станции «сухого» варианта S-IVB. На почтовой миниатюре поясняющая надпись: «Проект гигантского телескопа для исследования планет».
На марке ошибочная надпись: изображённая станция не проект гигантского телескопа. По всей видимости, создатели марки спутали концепцию «мокрой» орбитальной станции с другим проектом NASA. Космическую станцию-телескоп можно найти, например, на марке Йеменской Арабской Республики 1970 года (Michel №№ 1180, 1187). Возможно, ошибка произошла потому, что на «мокрой» станции показана секция с оптическим астрономическим оборудованием, у обеих станций цилиндрический корпус, панели солнечных батарей, к станциям пристыкованы пилотируемые космические корабли.
Марки Экваториальной Гвинеи изготовлены в швейцарской типографии «Imprimerie Hostettler S. A.», расположенной в городе Крисье около Лозанны. На филателистическом рынке изредка встречаются шкальные оттиски этого выпуска. Полный комплект содержит девять шкальных оттисков: отдельные оттиски каждого цвета и оттиски с последовательным наложением красок.
Шкальные оттиски нужны для контроля качества печати. Марки напечатаны на однокрасочной печатной машине, после нанесения оттиска на печатный лист бумага отстаивалась несколько часов, чтобы краски подсохли. После этого печатные листы вновь прогоняли через печатную машину, нанося оттиск другой краской.
По шкальным оттискам можно восстановить последовательность нанесения красок: голубая, жёлтая, пурпурная, серебряная, чёрная.
Марки выпущены в листах по 12 штук (4x3), на полях напечатаны знаки Венеры, название серии «Завоевание Венеры» (вверху) и название государства «Республика Экваториальная Гвинея» (внизу). Рисунки и надписи на полях выполнены серебряной краской.
Также известны марочные листы с фиктивным гашением (CTO) по 15 штук (5x3). Листы без клея и напечатаны на другой бумаге, на полях листов нет надписей и рисунков.
Также выпущена марка в беззубцовом варианте. Беззубцовые почтовые миниатюры отличаются от марок с зубцовкой тем, что при их печати переставлены местами офсетные пластины в секциях голубой и пурпурной красок печатной машины, причём офсетные пластины чёрной и жёлтой краски не переставлены. Получились запоминающиеся марки в невероятной цветовой гамме.
По шкальным оттискам прослеживается последовательность нанесения красок: голубая, жёлтая, пурпурная, серебряная, чёрная.
Так же, как в сериях Йеменской Арабской Республики и Парагвая, в серии «Завоевание Венеры» наряду с «мокрой» станцией выпущена марка с рисунком «сухой» станции. Поясняющая надпись: «Проект спутника США. Платформа для завоевания Венеры».
Ещё через три года, 12 апреля 1976, «мокрая» орбитальная станция появилась на почтовой марке Корейской Народно-Демократической Республики (Michel № 1493). Марки выпущены в зубцовом (13,75:13,75 и 13,25:13,25) и беззубцовом вариантах. У марки выявлена устойчивая разновидность двойная печать чёрной краской. Помимо этого, встречаются марки с фальшивой надпечаткой «SPECIMEN» (Образец), выполненной на цветном лазерном принтере. Об этом выпуске очень подробно рассказано в статье «Северная Корея и фантастические космические станции», поэтому ограничусь показом зубцовых и беззубцовых марок, а также марки с фальшивой надпечаткой.
Рисунок марки выглядит мрачным на фоне зловещей спиралевидной галактики изображён скудно освещённый космический аппарат с плохо различимыми элементами конструкции. Полное ощущение, что перед нами не орбитальная станция на околоземной орбите, а инопланетный корабль, летящий вдали от звёзд и в нескольких световых годах от Солнечной системы.
Вверху показан фрагмент марки с фальшивой надпечаткой в канале жёлтого цвета видны жёлтые точки, оставляемые цветным принтером.
Работая над рисунками марок КНДР, северокорейский дизайнер Ким Вон Сик использовал рисунки почтовых миниатюр других стран. Так, рисунок марки номиналом 5 чон выполнен по мотивам рисунка марки Экваториальной Гвинеи 1973 года. Это хорошо заметно при сравнении деталей рисунков. В частности, панель солнечной батареи в верхней части северокорейской марки обрезана в том же месте, где заканчивается её изображение на марке Экваториальной Гвинеи.
Концепция «орбитальной мастерской» на базе ступени S-IVB, хотя и существенно отличалась от реализованной станции «Skylab», стала важным этапом на пути к созданию первой американской орбитальной станции. В филателии изображения подобных проектов сохранили историю космических разработок, многие из которых так и остались на чертежах и иллюстрациях, превратив почтовые марки в своеобразную летопись несостоявшихся космических программ.
